Placa basica - Placa mãe - Matherbord
A placa mãe é o componente mais importante se em uma configuração ela é a base do computador : em função desta escolha é que ocorrem as demais escolhas a do processador (CPU), do tipo memória (RAM) e das extensão de uma configuração: tipo números de Placa de vídeo que você podera usar, número de conexões Sata para os discos rígidos e os leitores óticos, CD, DVD e ou Blu-ray...
O componente fundamental da placa mãe é o chipset: ele determina quais CPU podem funcionar nesta placa mãe (é preciso que sejam compatíveis ao socket), ele determina também o tipo de RAM gerenciado (DDR2, DDR3, ou DDR2 / DDR3)
O componente fundamental da placa mãe é o chipset: ele determina quais CPU podem funcionar nesta placa mãe (é preciso que sejam compatíveis ao socket), ele determina também o tipo de RAM gerenciado (DDR2, DDR3, ou DDR2 / DDR3)
Para escolher uma placa mãe, é necessário prestar muita atenção a dois pontos principais:
* A compatibilidade com os outros componentes do PC : Para poder ser compatíveis 100%, eles deverão fazer parte de uma mesma geração, e em alguns casos de mesmo fabricante. Um processador de nova geração não poderá funcionar em uma placa mãe muita antiga, mesmo efetuando uma atualização do Bios.
* A evolução da conexão : Para compor ou montar um computador capaz de evoluir e adaptar se aos progressos tecnológicos futuros, a evolução das conexões no geral da sua placa mãe é primordial. E a ela que você deverá conectar os novos elementos: é preciso que a placa mãe de suporte. Para a integração dos componentes, é preciso sobretudo portas em número suficiente (USB) e tipos particulares (e-SATA, Sata3, FireWire, HDMI,...)
* A evolução da conexão : Para compor ou montar um computador capaz de evoluir e adaptar se aos progressos tecnológicos futuros, a evolução das conexões no geral da sua placa mãe é primordial. E a ela que você deverá conectar os novos elementos: é preciso que a placa mãe de suporte. Para a integração dos componentes, é preciso sobretudo portas em número suficiente (USB) e tipos particulares (e-SATA, Sata3, FireWire, HDMI,...)
O uso que você desejar fazer de seu PC é determinante:
A suas necessidade é o fator que determinante de como deve ser o computador
Usado para tarefas de escritório
Para navegar pela web ou desenvolver sites
Ou aquele usado por jogadores de vídeo 3D e por ai vai..
- Placa mãe / Processador
Sem a compatibilidade entre estes dois componentes da sua configuração, não haverá um bom desempenho ou por parte da placa ou por parte do processador. Resumindo não adianta investir em um processador parrudo com um ultra desempenho (tipo quad-core) se sua placa mãe (e ou seu chipset) é incapaz de fazer rodar na totalidade. É recomendo escolher uma placa mãe com chip-set da mesma marca digo mesmo fabricante do seu processador, mas isso não é obrigatório. A AMD ou Intel, as gigantes sempre em guerra as duas marcas de processadores provocam faíscas e as placas mães são compatíveis somente com uma marca, por isso escolha atentamente antes o processador.

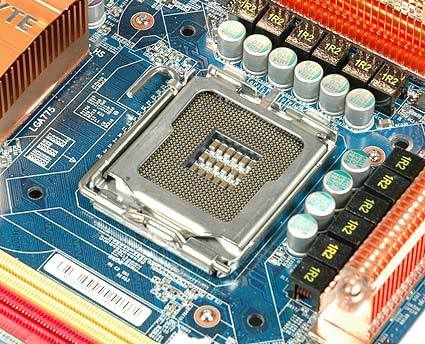

Lançado no verão 2006, os Core 2 da Intel em socket LGA-775 tem um bom desempenho e também são muito bons para o overclocking, não importando se são os Dual Cores ou se Quad Cores. Mas infelizmente seus dias estão contados, pois substituídos no final pelos I3/I5/I7.
Com os socket 1156 e 1366, Intel lança a nova arquitetura Nehalem : o i7 965 dominante do mercado no que se refere ao alto desempenho.
A AMD resiste bem com os novos Phenom ii, onde os desempenhos se igualam as CPU´s Intel (salvo o i7), e que tem melhores desempenhos e capacidades de overcloking que os Phenom I.
Eles geralmente em socket AM3, os sokets AM2/AM2+ estão em chegando ao final de seu tempo.
- Escolha do socket
Em seguida, alguns sockets serão mais perenes que outros : se você comprar um PC equipado com uma placa mãe socket 775 ou AM2, é provável que nenhuma atualização do Cpu não será possível daqui a alguns anos.
- Escolha do chipset
Apos ter escolhido o CPU, a escolha do chipset se colocava em seguida para as plataformas socket 775 ou AM2/AM2+. Esta escolha não existe mais praticamente nas plataformas AM3 e desapareceu nas plataformas Intel 1156, 1366 e 1155.
Depois dos sockets 1156 e 1366, é o processador que embarca no controlador de memória, sobre os AMD a partir do Athlon 64, e mesmo o controlador PCI-Express para o socket 1156 : neste caso, o chipset se reduz a uma Southbridge, e só gera as Entradas e saídas, quer dizer, os discos rígidos, tomadas USB...ETC
Para os sockets 1156 e 1366, não tem escolha, só existem no até o momento o X58 para o socket 1366, e principalmente o P55 para o socket 1156. O H55 é, na verdade, é um P55 com chip gráfico integrado, e os H57 ou Q57 não são recomendados, pois não trazem ou não tem nenhuma vantagem sobre seu antecessor.
Note que no caso de uma placa mãe para o processador i5 ou i7, o chipset P55 ou X58 gera tanto o CrossFire quanto o SLI (atenção, isto depende diretamente dos acordos de licença com as placas mães): : NVidia não propõe ou indica nenhum chipset para os sockets 1156 ou 1366...
Para os sockets 1156 e 1366, não tem escolha, só existem no até o momento o X58 para o socket 1366, e principalmente o P55 para o socket 1156. O H55 é, na verdade, é um P55 com chip gráfico integrado, e os H57 ou Q57 não são recomendados, pois não trazem ou não tem nenhuma vantagem sobre seu antecessor.
Note que no caso de uma placa mãe para o processador i5 ou i7, o chipset P55 ou X58 gera tanto o CrossFire quanto o SLI (atenção, isto depende diretamente dos acordos de licença com as placas mães): : NVidia não propõe ou indica nenhum chipset para os sockets 1156 ou 1366...
- Placa mãe para Intel CPU socket 1155
Em janeiro de 2011 saíram as placas-mãe socket 1155 CPU para Sandy Bridge.
Tal como acontece com o socket 1156 é o processador que integra o controlador de memória.
Chipsets estão disponíveis para esta plataforma:
- No primeiro preço, H61, H67 versão reduzida: Não SATA 3, 4 canais e (6 Gb / s) ou RAID
- O H67, para usar o chip gráfico integrado, mas não permite overclocking,
- O P67, tornando possível fazer overclock usando o fator de CPU, mas não para usar o chip gráfico integrado,
- O Z68, tornando possível fazer overclock da CPU através do coeficiente de <souligne> e </ destaques> usar a CPU de chips gráficos integrados.
Na verdade, o overclocking "clássico" não é mais possível no socket 1155, você só pode usar overclocker pelo coeficiente de CPU versões K, com coeficiente livre.
O chipset mais completo até o momento é o intel Z68.
É possível fazer um overclock como você quiser da memória do sistema, a freqüência de seu processador e a freqüência de gráficos integrados da Intel, enquanto desfruta do circuito gráfico integrado ao processador.
Há também uma nova função, o SSD Caching.
Mas as limitações em termos de overclocking da plataforma Sandy Bridge permanecem as mesmas com o P67, ou seja, sem o overclocking para o bus BCLK ... um pouco ganhos e decepcionante...
clique na imagem para ampliar

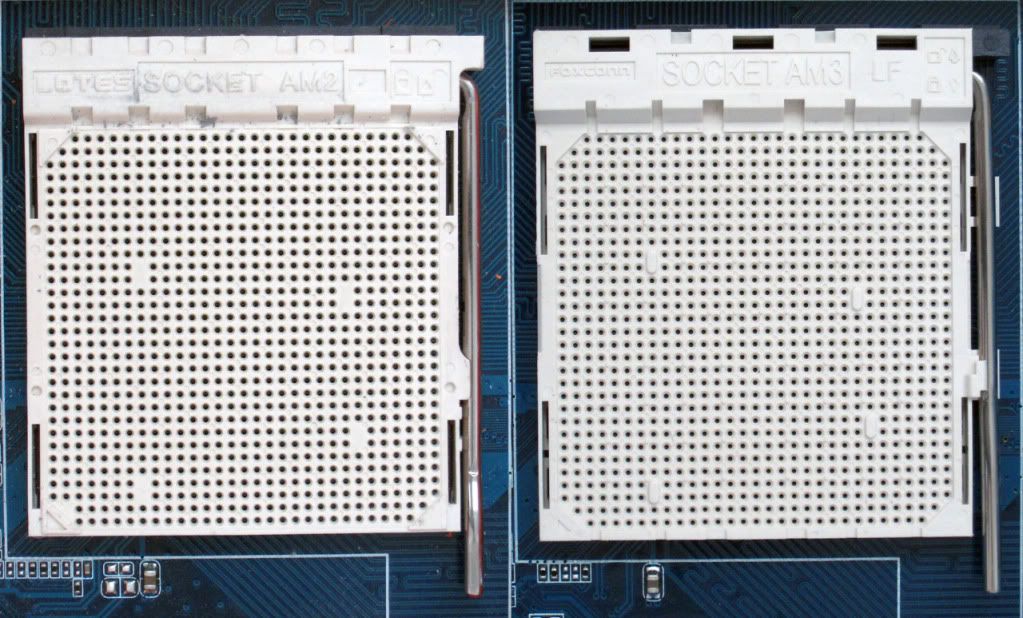

O processador para socket AM3 tem apenas 2 pinos a menos. Vale lembrar que os processadores para socket AM3 podem operar em placas-mãe com socket AM2 ou AM2+, mas o suporte a memórias DDR3 é ativado apenas em placas-mãe com socket AM3.
- Placas mãe para CPU AMD, socket AM2/AM2+/AM3/AM3+
Para uma placa mãe em AM2/AM2+, deveríamos escolher em seguida o chipset : AMD ou nVidia ?
Os chipsets AMD são previstos pelo Crossfire, que consiste a acoplar 2 placas AMD/ATI.
Os chipsets habituais atualmente na AMD em socket AM3 são os 785, 790 et 880, 890 :
Eles permitem o CrossFire sem restrições.
É preciso escolher uma placa mãe à chipset anterior ao 760G, o bus HyperTransport , deixaria lentas as trocas com a RAM.
Os ultimos a terem saídos são os chipsets 890, previstos pelos Phenom II X6.
Os chipsets habituais atualmente na AMD em socket AM3 são os 785, 790 et 880, 890 :
Eles permitem o CrossFire sem restrições.
É preciso escolher uma placa mãe à chipset anterior ao 760G, o bus HyperTransport , deixaria lentas as trocas com a RAM.
Os ultimos a terem saídos são os chipsets 890, previstos pelos Phenom II X6.
Os chipsets nVidia são previstos para o SLI, que consiste à acoplar 2 placas gráficas Nvidia.
Mas Nvidia não tendo desenvolvido praticamente nenhum chipset para placa mãe AM3, trata-se, sobretudo de antigos chipsets adaptados sobre placas mães DDR3.
Eu lhe aconselho então a optar por um chipset AMD se você se equipar com uma plataforma AM3.
Para os aficionados por SLI na plataforma AM3, encontra-se ainda alguns chipsets.
Eu não recomendo o nForce 630a, alias GeForce 7025, que data de 2007, e é baseado em um chipset ainda mais antigo.
Os chipsets Nvidia em socket AM2+/AM3 ainda possíveis para o SLI somente 750a SLI e o 980a SLI :
O 750a SLI permite o SLI em condições corretas;
O 980a SLI permite o SLI sem restrições, com 2 portas PCI-Express en x16.
Mas no inicio de 2011 só se encontram poucas placas mães equipadas destes chipsets...
Mas Nvidia não tendo desenvolvido praticamente nenhum chipset para placa mãe AM3, trata-se, sobretudo de antigos chipsets adaptados sobre placas mães DDR3.
Eu lhe aconselho então a optar por um chipset AMD se você se equipar com uma plataforma AM3.
Para os aficionados por SLI na plataforma AM3, encontra-se ainda alguns chipsets.
Eu não recomendo o nForce 630a, alias GeForce 7025, que data de 2007, e é baseado em um chipset ainda mais antigo.
Os chipsets Nvidia em socket AM2+/AM3 ainda possíveis para o SLI somente 750a SLI e o 980a SLI :
O 750a SLI permite o SLI em condições corretas;
O 980a SLI permite o SLI sem restrições, com 2 portas PCI-Express en x16.
Mas no inicio de 2011 só se encontram poucas placas mães equipadas destes chipsets...
- Durabilidade dos sockets
A escolha de uma placa mãe é condiciona ao tipo de processadores possíveis :
É interessante escolher uma placa mãe equipada por um socker que tem uma duração de vida mais longa ou mais recente possível , para poder atualizar seu PC nos próximos anos sem ter que trocar tudo. Infelizmente, é bastante difícil saber o que os cientistas da nano arquitetura farão no futuro próximo, digamos em 1 ou dois anos.
No maior fabricante, o tempo de vida não é nada bom :É interessante escolher uma placa mãe equipada por um socker que tem uma duração de vida mais longa ou mais recente possível , para poder atualizar seu PC nos próximos anos sem ter que trocar tudo. Infelizmente, é bastante difícil saber o que os cientistas da nano arquitetura farão no futuro próximo, digamos em 1 ou dois anos.
- Tempo de vida Intel
Se o soquete 775 já estava com a durava cinco anos, e com várias inconsistências, o socket 1156 teria durado somente um quinto do tempo ou pouco mais de um ano, agora que os processadores Sandy Bridge em 1155 saíram.
Más notícias para o socket 1156, nenhuma CPU deve sair ou ser lançada ainda em 2011 com este socket.
Pelo que sabemos sobre o novo socket 1155, ele deverá durar pelo menos até 2012, esperamos, quando o novo CPU Ivy Bridge, gravado em 22nm, deverá sair na versão hexa e octo-core (6 e 8-core). Mas o bug dos chipsets P67/H67, provavelmente, vai mudar a agenda inteira até que isso se resolva.
O socket 1366 fica disponível para a média e alta qualidade (hexa-core i7 980X) ou as verões Pro (Xeon), ou menos até o final de 2011.
Mas ele está também ameaçado, os Sandy Brige Extreme deveriam sair em socket 2011 fim de 2011.
Mas ele está também ameaçado, os Sandy Brige Extreme deveriam sair em socket 2011 fim de 2011.
- Tempo de vida AMD
No segundo fabricante em tamanho, a o tempo de vida é melhor, a compatibilidade AM2/AM2+/AM3 é grande, mas não é total:
Desde 2006, e o socket AM2, os CPUs AMD são amplamente compatível placas-mãe AM2/AM2 +. Mas a transição para DDR3 com o soquete AM3 provoca inconsistências:
Athlon X2 tem um controlador de memória que suporta apenas DDR2, portanto, compatível placa-mãe AM2 / AM2 +, enquanto que o Athlon II / Phenom II tem um controlador de memória gerenciador do DDR2 e DDR3, placa-mãe de modo que compatível com AM2 + / AM3.
Em relação ao novo socket AM3 + processadores Bulldozer, ligeiramente diferente da AM3, agora sabemos que é possível:
AMD, fez um ajuste , indicando uma compatibilidade quase completa da nova CPU Bulldozer, e as placa mãe de socket AM3, algumas funções continuam a prerrogativa de AM3 +:
Desde 2006, e o socket AM2, os CPUs AMD são amplamente compatível placas-mãe AM2/AM2 +. Mas a transição para DDR3 com o soquete AM3 provoca inconsistências:
Athlon X2 tem um controlador de memória que suporta apenas DDR2, portanto, compatível placa-mãe AM2 / AM2 +, enquanto que o Athlon II / Phenom II tem um controlador de memória gerenciador do DDR2 e DDR3, placa-mãe de modo que compatível com AM2 + / AM3.
Em relação ao novo socket AM3 + processadores Bulldozer, ligeiramente diferente da AM3, agora sabemos que é possível:
AMD, fez um ajuste , indicando uma compatibilidade quase completa da nova CPU Bulldozer, e as placa mãe de socket AM3, algumas funções continuam a prerrogativa de AM3 +:
Os fabricantes de placas-mãe anunciaram placas mãe AM3 "compatíveis" + AM3 CPU:
ASUS :
lançou uma lista de placas-mãe que irá suportar AM3 AM3 + CPUs com uma atualização de BIOS e algumas novas placas-mãe AM3 +:
/ Asus AM3 +
GIGABYTE :
A mesma ação da Asus:
Gigabyte AM3+
Asrock também em:
Asrock AM3+
E também na MSI :
MSI AM3+
Infelizmente, a saída dos CPU Bulldozer , inicialmente previstas para 2011, foi retardada para o final do 2° semestre 2011 :
As portas e conexõe
São as « tomadas » nas quais os componentes da sua configuração vem a se conectar na placa mãe. Em uma placa mãe, deve-se encontrar portas USB 2.0 em número suficiente, mas também uma porta e-SATA para conectar discos rígido externos e os leitores (a porta SATA ou IDE estão em via de extinção).
As portas SATA 2 discos rígidos com bandeja e aos leitores ou gravadores óticos, as portas SATA destinadas aos SSD (a porta PATA ou IDE encontra-se em vias de desaparecer).
Você deve verificar o número de portas para estar seguro de poder conectar todos os componentes que você tenha necessidade. E uma boa escolha para você nesta empreitada.
Se você desejar montar a sua configuração, alguns portos devem estar disponíveis.
* O formato e os elementos integrados
para um PC « standard », será o formato ATX, o mais comum atualmente, compatível com quase todas as configurações, e que dá a maior escolha possível da placas mães, com funcionalidades.
Para um mini PC, tem diversos formatos reduzidos, o mais comum é o micro-ATX.
As portas SATA 2 discos rígidos com bandeja e aos leitores ou gravadores óticos, as portas SATA destinadas aos SSD (a porta PATA ou IDE encontra-se em vias de desaparecer).
Você deve verificar o número de portas para estar seguro de poder conectar todos os componentes que você tenha necessidade. E uma boa escolha para você nesta empreitada.
Se você desejar montar a sua configuração, alguns portos devem estar disponíveis.
* O formato e os elementos integrados
para um PC « standard », será o formato ATX, o mais comum atualmente, compatível com quase todas as configurações, e que dá a maior escolha possível da placas mães, com funcionalidades.
Para um mini PC, tem diversos formatos reduzidos, o mais comum é o micro-ATX.
Os componentes integrados são os mais comuns e mais freqüentes nas placas mães recentes voltados a um uso « tranqüilo » : placa gráfica, placa som, firewall. Aí é o uso que comanda: para rodar jogos 3D, uma placa gráfica complementar é necessária; uma placa som no porta PCI se faz também necessária se você tem um aparelho de som com alto desempenho (amplificadores, caixas de som...).
Algumas placas mães, geralmente no formato-ATX, tem embarcados um chip gráfico integrado, os 3 fabricantes possíveis atualmente são Intel, AMD e nVidia. Seus desempenhos gráficos são bastante limitados, pois elas foram desenvolvidas para uso de escritório ou multimídia.
Algumas placas mães, geralmente no formato-ATX, tem embarcados um chip gráfico integrado, os 3 fabricantes possíveis atualmente são Intel, AMD e nVidia. Seus desempenhos gráficos são bastante limitados, pois elas foram desenvolvidas para uso de escritório ou multimídia.
Aqueles com maior desempenho atualmente são os GeForce 9300 ou 9400 em placa mãe Intel, e HD 4200 (chipset 785G) em placa mãe AMD:
performances comparadas dos IGP
performances comparadas dos IGP
Estes dois chips gráficos integrados permitem mesmo de jogar, um pouco, mas seus desempenhos são mais ou menos 2 vezes menor do que aqueles da HD 4670.
Sempre em evolução, as qualidades e formatos das placas memória nem sempre são aceitos pelas placas mães : DDR2, DDR3, ou com os controladores DDR2 e DDR3.
Geralmente, estas indicações de compatibilidade estão presentes nos descritivos das placas. Basta saber qual o gênero de máquinas você deseja criar e para qual uso você vai destina-la.
Sempre em evolução, as qualidades e formatos das placas memória nem sempre são aceitos pelas placas mães : DDR2, DDR3, ou com os controladores DDR2 e DDR3.
Geralmente, estas indicações de compatibilidade estão presentes nos descritivos das placas. Basta saber qual o gênero de máquinas você deseja criar e para qual uso você vai destina-la.
.
- Conclusões
Você deve estar pronto para escolher sua placa mãe em função da CPU e do tipo de utilização que você deseja para o seu PC.
Os fabricantes são finalmente pouco numerosos, a fabricação das placas mães sendo principalmente devido a 3 construtores : Asus, Gigabytes e MASI, mas existe alguns outsiders, como Foxconn.
A maior parte das placas atuais funcionam com a DDR2, pois a DDR3 esta cara, o custo esta caindo mais ainda é mais cara para um ganho fraco, DDR2 sockets estão em fim de vida e a DDR3 vai acabar por vencer esta batalha, pois ela consome menos e sua banda e mais elevada.
As soluções Intel i5 / i7 ou AMD Phenom II deveriam se equipar de DDR3, é obrigatório para as placas mães sockets 1156 ou 1366 e socket AM3.
Os fabricantes são finalmente pouco numerosos, a fabricação das placas mães sendo principalmente devido a 3 construtores : Asus, Gigabytes e MASI, mas existe alguns outsiders, como Foxconn.
A maior parte das placas atuais funcionam com a DDR2, pois a DDR3 esta cara, o custo esta caindo mais ainda é mais cara para um ganho fraco, DDR2 sockets estão em fim de vida e a DDR3 vai acabar por vencer esta batalha, pois ela consome menos e sua banda e mais elevada.
As soluções Intel i5 / i7 ou AMD Phenom II deveriam se equipar de DDR3, é obrigatório para as placas mães sockets 1156 ou 1366 e socket AM3.
